Як вибрати правильну стійку для вашого проєкту?
Вибір стійкового шафи — це рішення щодо інфраструктури, а не «придбання предмета меблів». Правильно обрана модель впливає на стабільність мережі, температуру обладнання, ергономіку обслуговування, фізичну безпеку та фактичну сукупну вартість володіння (TCO) протягом усього життєвого циклу установки. Саме від шафи залежить, чи заміну комутатора можна буде здійснити за 5 хвилин чи за півдня; чи можна буде логічно прокласти кабелі та підключити ДБЖ, чи вони постійно зачіпатимуть двері; чи вистачить запасу місця та потужності для розширення, чи кожне оновлення закінчуватиметься переробкою вертикальної магістралі.
На практиці правильний вибір не зводиться лише до «скільки U і яка глибина». Не менш важливими є: робоче середовище (SOHO, офіс, серверна, лабораторія/AV — тобто лабораторії та аудіо-відеосистеми: конференц-зали, студії/телерадіомовлення, освіта, цифрові вивіски; де важливі безшумна робота, швидка реконфігурація та легкий доступ спереду/ззаду до таких пристроїв, як матриці HDMI/SDI/HDBaseT, процесори DSP, підсилювачі, мікшери, кодери/рекордери, плеєри для цифрових вивісок та контролери), щільність потужності (PoE, NVR, сервери), логістика кабелів (радіуси вигину, вертикальна/горизонтальна прокладка), розподіл живлення (PDU 1U/0U, запас потужності), акустика та можливість обслуговування з боків і ззаду. Найпоширеніші проблеми виникають через брак вільного простору — по висоті (U), глибині, потужності та охолодженні — а також через непродуману схему прокладення кабелів. Запрошуємо вас ознайомитися з нашою статтею, у якій ми спробуємо розвіяти всі сумніви.

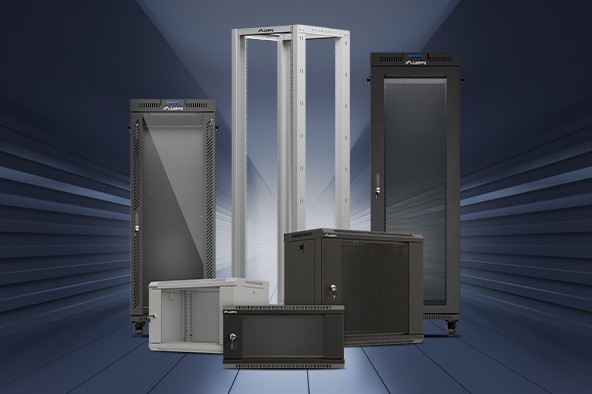

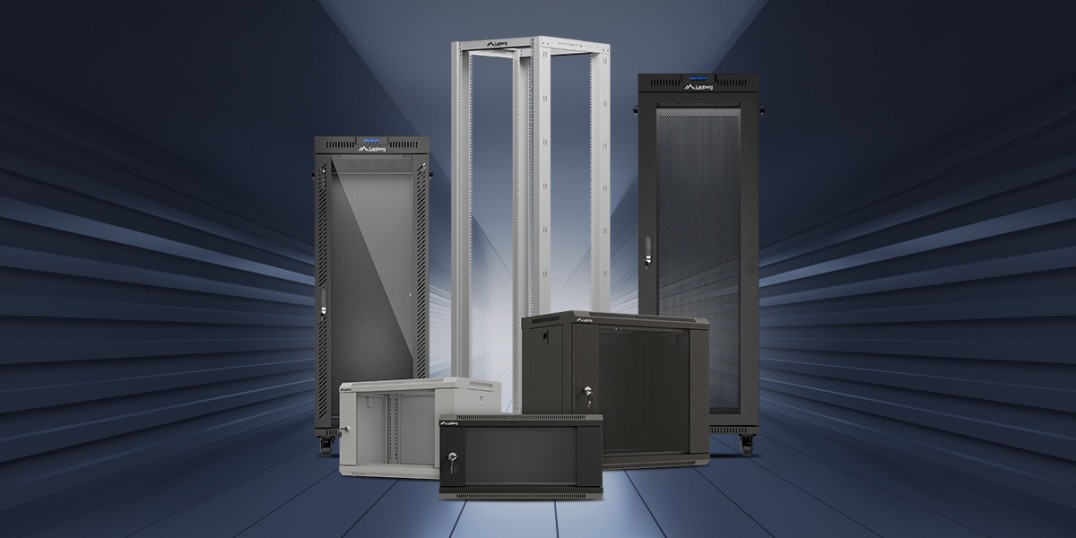

Що саме таке стійка?
Стійковий шафа — це стандартизований корпус для монтажу ІТ-, телекомунікаційного та аудіовізуального обладнання, що базується на ширині 19″ (рідше 10″) та поділі висоти на одиниці «U» (1U = 44,45 мм). Стандартизація означає, що патч-панелі, комутатори, сервери, ДБЖ та аксесуари встановлюються на однакові монтажні рейки, а технічне обслуговування є передбачуваним. Хороша шафа — це не просто сталевий каркас із дверцятами: це продуманий шлях циркуляції повітря, безпечний розподіл електроенергії, заземлення елементів та простір для розширення, що в сукупності скорочує час простою та знижує експлуатаційні витрати.
Стандарти: 19″ (професійний ринок), 10″ (SOHO — Small Office/Home Office; офіс, серверна, лабораторія/аудіо-відео); кріплення до рейок з кроком U, гвинти M6 + гайки-клітки.
Корпус шафи: настінний або підлоговий; скляні/перфоровані двері; знімні бічні панелі; кабельні вводи.
Цілі: впорядкування та стандартизація, скорочення часу обслуговування, підвищення надійності, безпеки та естетики.
Як розібратися у технічних характеристиках та розмірах?
Технічні характеристики кожної стійки зводяться до трьох розмірів: ширина (19″/10″), висота (U) та глибина (зовнішня та монтажна — відстань між рейками). Перш ніж вибрати модель, проведіть інвентаризацію обладнання, підсумуйте кількість одиниць U та додайте запас у 20–30%. Розрахуйте глибину «у реальному вимірі»: шасі + роз'єми + радіус вигину кабелю. Також перевірте несучу здатність (для настінних моделей), напрямок відкривання дверей та можливість зміни напрямку роботи петель, а для підлогових шаф — вирівнювання та можливість кріплення до підлоги.
Висота в U — запас, що рятує проекти
Планування «до межі» закінчується відсутністю місця для органайзерів або додаткової патч-панелі. Мінімальний запас у 20–30 % дозволяє розширити установку без перепланування всієї шафи.
Практика: підрахуйте U всіх пристроїв, додайте +20–30%, заплануйте вільний 1U над особливо «гарячими» елементами.
Глибина — зовнішній та монтажний розмір
Для настінних шаф найчастіше 450–600 мм, для підлогових — 600/800/1000/1200 мм. Враховуйте фактичний монтажний простір, роз’єми живлення/Ethernet та радіуси вигину — особливо для патч-кордів спереду.
Порада: для серверів/ДБЖ краще вибирати 1000–1200 мм; для SOHO/систем відеоспостереження 600 мм буде надійним вибором.
Двері та сервісний доступ
Скляні дверцята покращують акустику та дають змогу швидко провести візуальний огляд; перфоровані дверцята покращують циркуляцію повітря. Знімні бічні панелі та зручний доступ до задньої частини скорочують час на технічне обслуговування.
Порада: скрізь, де пріоритетом є низький рівень шуму.
Вантажопідйомність та стійкість
Настінні шафи обмежені міцністю стіни та кронштейнів, тому важкі елементи (ДБЖ) є винятком. У підлогових шафах найважчі модулі слід встановлювати нижче, вирівнювати шафу та — при великих навантаженнях — закріплювати її.
Правило: вага опускається вниз, центр ваги залишається низьким, безпека підвищується.
Настінні шафи — компактний розподільний вузол
Настінні шафи ідеально підходять для SOHO, невеликих офісів, поверхових розподільних точок (IDF) та систем відеоспостереження. Типова шафа висотою 9–12U та глибиною 600 мм вмістить маршрутизатор/ONT, PoE-комутатор, 1–2 патч-панелі та NVR, залишаючи запас для акуратного прокладання кабелів. У системах PoE та відеоспостереження тепловідведення може стати проблемою — варто використовувати перфоровані дверцята та вентиляційну панель з термостатом. Часто обмежувальним фактором є несуча здатність стіни; якщо ви плануєте встановити ДБЖ, перевірте допустиме навантаження та встановіть його на полиці якомога нижче.
Коли вибирати: вузол локальної мережі, NVR + PoE, мікромережа вдома/в офісі.
Початкові розміри: від 4U до 12U, глибина 350–450 мм (запас для роз’ємів та патч-кордів).
Вентиляція: панель з 2–4 вентиляторами + термостат; вільний 1U над «нагрівачами».
Аксесуари: полиця для NVR/ДБЖ, органайзер 1U, панель для чищення, PDU 1U, набір гвинтів M6.
Підлогові шафи — основа серверних та великих IDF/MDF
Коли кількість пристроїв та вимоги щодо живлення, охолодження та кабельного підключення зростають, настає час для підлогової шафи. В офісах гарним початком є розміри 15U–32U (найчастіше 600x600, 600×800 мм), а в серверних приміщеннях — від 37U до 47U (від 600×1000/1200 або 800×1000/1200 мм) з перфорованими передньою та задньою стінками. Встановлюйте найважчі модулі — онлайн-ДБЖ, акумулятори — якомога нижче; вирівняйте шафу за допомогою ніжок або роликів і, за потреби, закріпіть її до підлоги. Заглушки розміром 1–2U між блоками обладнання покращують спрямованість охолодження та зменшують «короткі замикання» повітряних потоків.
Коли обирати: сервери на направляючих, масиви, великі ДБЖ, вертикальні PDU, велика кількість кабелів.
Початкові розміри: у офісах гарною відправною точкою є 22–32U (найчастіше 800×1000 мм), а в серверних приміщеннях — 42–47U (800×1000/1200 мм).
Живлення: подвійні канали живлення, 0U PDU з обох боків, запас потужності не менше 30%.
Організація: вертикальні кабельні канали, щіткові вводи зверху/знизу, заглушки між пристроями.
Відкрита стійка — повний доступ і максимальна гнучкість
Відкрита стійка (відкрита 19-дюймова рама) — це рішення для лабораторій, випробувальних стендів та аудіовізуальної інтеграції. Відсутність корпусу забезпечує максимальну вентиляцію та блискавичну реконфігурацію, але вимагає контрольованого середовища — без випадкових рухів та надмірного запилення.
Переваги: доступ на 360°, швидкі зміни, відмінні теплові характеристики.
Поради: ролики + поперечні розпірки, липучки/затискачі, вертикальні драбини для пучків кабелів.
Обмеження: знижений рівень фізичного захисту — підходить лише для «чистих» зон.
Охолодження та акустика — дисципліна, яка окупається
Охолодження слід планувати так, щоб забезпечити потік повітря від передньої частини до задньої. Перфоровані двері та заглушки обмежують змішування повітряних потоків. В офісних приміщеннях добре працюють вентилятори з регульованою швидкістю та термостатом — менше шуму, стабільніша температура. Комутатори PoE та NVR можуть виділяти багато тепла; залиште над ними вільний простір 1U або забезпечте посилений потік повітря.
Кращі практики
Перфорація спереду/ззаду, заглушки висотою 1–3U, вільний RU над «гарячими точками».
Уникайте «коротких замикань» повітряного потоку — відокремлюйте холодні та гарячі зони.
Контролюйте температуру — встановлюйте реалістичні порогові значення для спрацьовування сигналізації.
Автоматизація
Панелі з вентиляторами + термостат; охолодження працює за потреби, а не «на повну потужність» постійно.
Акустика
Скло + ущільнювачі в зонах, чутливих до шуму; пам’ятайте про компроміс із тепловими характеристиками.
Електроживлення та безпека – запаси забезпечують спокій
Організуйте електроживлення за допомогою PDU: у настінних шафах — 1U; у підлогових — вертикальні 0U (більше розеток, коротші шнури). Проектуйте з 30%-вим запасом для розеток та потужності. Встановлюйте стійкові ДБЖ на направляючих; у критично важливих системах розгляньте можливість використання онлайн-ДБЖ з обхідним контуром для технічного обслуговування. Заземліть усі елементи шафи (корпус, двері, панелі) та контролюйте доступ до приміщення.
План електроживлення: запас ≥30% на зростання навантаження та температуру.
Топологія: де це можливо — два незалежних джерела живлення.
Безпека: заземлення, замки, обмеження зняття панелей.
Упорядкування кабелів — швидше обслуговування та менше помилок
Закінчуйте фіксовані кабелі на патч-панелях і використовуйте короткі, марковані патч-корди на пристроях. Спереду використовуйте горизонтальні органайзери, а в підлогових шафах — вертикальні драбини. Щіткові панелі дозволяють прокладати пучки зверху/знизу без втрати естетики та зменшують потрапляння пилу. Прокладайте оптоволокно окремо, дотримуючись радіусів вигину.
Організація: патч-панель = межа між фіксованою кабельною розводкою та патчуванням.
Ергономіка: плавні вигини, запас довжини, маркування портів та пучків.
Оптоволокно: окремі траси та радіус вигину відповідно до рекомендацій виробника.
Відповідність сценарію — як не переборщити
Вдома/у мікроофісі найкраще підійде 19-дюймова настінна шафа 4–12U глибиною 350–450 мм (для NVR/PoE: 450–600 мм). У IDF/MDF вибирайте настінну шафу 12–15U (350–600 мм) або перейдіть на підлогову шафу 15–32U — корпус розміром 600×600 або 600×800 мм.
Серверна «з одним шафою» — це підлоговий шафа розміром 37–47U (найчастіше 42–47U) розміром 600×1000/1200 або 800×1000/1200 мм, з перфорованими передньою та задньою стінками, вертикальними PDU розміром 0U з обох боків та заглушками розміром 1–3U між блоками обладнання.
Лабораторії та аудіовізуальні системи виграють від використання відкритої стійки розміром 18–42U — повний доступ та відмінна тепловіддача, але лише в контрольованих умовах; додайте коліщатка, поперечні розпірки та застібки-липучки/затискачі.
SOHO / відеоспостереження
Шафа: настінна 9–12U, 600 мм.
Додаткові елементи: вентилятор + термостат, PDU 1U, органайзер 1U, полиця для NVR/UPS.
Офіс (IDF/MDF)
Шафа: настінна 12–15U або підлогова 22–32U.
Пріоритети: чітка прокладка кабелів, запас по висоті (U), охайний вигляд фасаду.
Серверна
Шафа: підлогова 42–47U, 800×1000/1200 мм.
Пріоритети: перфоровані передня та задня панелі, PDU розміром 0U з обох боків, заглушки, акуратне вертикальне розміщення.
Лабораторія / Аудіовізуальне обладнання
Шафа: відкрита стійка 18–42U.
Пріоритети: швидка реконфігурація, повний доступ, липучки та вертикальні органайзери.
Найпоширеніші помилки та як їх уникнути
Найчастіше не вистачає запасу по висоті (U) та глибини монтажу, тому роз'єми стикаються з дверцятами, а кожен новий елемент викликає «ефект доміно». Так само часто недооцінюють охолодження (PoE/NVR) та «розраховують потужність на межі». Важкі модулі, встановлені високо, піднімають центр ваги та збільшують ризик перекидання.
Запас по висоті: +20–30 % U та +30 % потужності.
Глибина: враховуйте вилки та радіуси вигину; перевіряйте глибину між рейками.
Тепловідведення: перфорація, вентилятори, заглушки; вільні RU над нагрівальними елементами.
Стабільність: ДБЖ/акумулятори внизу, вирівнювання та можливе кріплення.
Аксесуари, які дійсно мають значення
Це дрібниці, які скорочують час обслуговування та підвищують надійність. Полиці (фіксовані/висувні) для пристроїв без «вушок», направляючі для серверів, заглушки 1–2U, що покращують спрямованість охолодження, PDU 1U/0U для впорядкованого розподілу живлення, щіткові панелі, органайзери та набір гвинтів M6 з клітковими гайками.
Монтаж: полиці, направляючі, комплекти M6.
Охолодження: заглушки, вентилятори + термостат.
Замовлення/електроживлення: PDU 1U/0U, органайзери, щіткові панелі, стрічки на липучках/стяжки.
Підсумок
Почніть вибір стійки з її призначення (SOHO/IDF/серверна/лабораторія), потім «реально» підрахуйте U та глибину, спроектуйте охолодження та живлення з запасом, і, нарешті, подбайте про дотримання найкращих практик управління кабелями. Запас — це ваша страховка: +20–30 % по висоті U та +30 % по потужності гарантують, що установка залишатиметься працездатною та готовою до розширення.
SOHO/CCTV: настінна 19″ 4–12U, 350–450 мм (для NVR/PoE: 450–600 мм); вентилятор з термостатом, PDU 1U, вільний простір 1U над «нагрівачами».
IDF/MDF: настінний 12–15U або підлоговий 15–32U (600×600 / 600×800 мм); органайзери (горизонтальні/вертикальні) та заглушки 1–3U.
Серверна: підлогові 37–47U (найчастіше 42–47U), 600×1000/1200 або 800×1000/1200 мм; перфоровані передня/задня стінки, PDU розміром 0U з обох боків, заглушки розміром 1–3U, подвійне живлення та запас потужності ≥30%.
Лабораторія/аудіовізуальне обладнання: відкрита стійка 18–42U — повний доступ та швидка реконфігурація в контрольованому середовищі; коліщатка + поперечні розпірки, липучки/затискачі, вертикальні драбини.
Правильно обрана стійка — це інвестиція у стабільність та зниження сукупної вартості володіння (TCO): вона впорядковує кабелі, покращує охолодження та скорочує час обслуговування. Тепер у вас є повний набір критеріїв для прийняття обґрунтованого рішення: від висоти в U та реальної глибини монтажу, через тип дверей та схему охолодження, до розподілу живлення та аксесуарів. Замість «компромісів на сьогодні» оберіть рішення, яке залишає запас на майбутнє.
