У світі стійкових серверів стандартом є 19 дюймів (хоча популярним є й розмір 10 дюймів), а висота корпусу вимірюється в одиницях U. Зазвичай сьогодні виробники пропонують корпуси для стійкових серверів від 1U до 4U — а іноді навіть 3U для виконання спеціальних завдань. Чим вищий корпус, тим простіше в нього встановити більш потужні компоненти, забезпечити кращий повітрообмін усередині корпусу та звільнити місце для більш потужних блоків живлення або більших систем охолодження. Однак на практиці «менше» іноді означає «більше»: у невеликих серверних приміщеннях, у настінних шафах та в домашніх офісах корпус для стійкового сервера розміром 1U є найбільш компактним та економічно вигідним рішенням.
Чому? Тому що завдяки висоті всього 1U (тобто 44,45 мм) така рама дозволяє розмістити 1U-сервер у місцях, де конструкції 2U або 4U — разом з усією серверною інфраструктурою — просто не помістяться. У часи зростання вартості площ у центрах обробки даних та в умовах роботи з обмеженим простором такий підхід дає відчутну економічну вигоду. Звісно, є й інша сторона медалі — недолік у вигляді ускладненого охолодження та обмежених можливостей розширення — але про це трохи пізніше.
Сервер 1U RACK — для кого він призначений?
Файловий сервер або локальна мережа в стійкових шафах вдома: невеликий NAS із двома або трьома відсіками для дисків може зберігати всю вашу медіабібліотеку та сімейні резервні копії, непомітно висячи поруч із патч-панеллю.
Корпоративні мережі малих та середніх підприємств: контролер домену, сервер друку або легкий вузол віртуалізації (наприклад, Proxmox на базі AMD EPYC Embedded або енергоефективного Intel Xeon-D) легко поміститься в стійку 9U.
Системи відеоспостереження/NVR: IP-рекордер, що підтримує близько десятка камер спостереження, потребує місця переважно для 3,5-дюймових дисків, а корпус у форматі 1U rack дозволяє встановити його в тому самому стовпчику, що й PoE-комутатор.
Периферійні обчислення та телекомунікації: 1U використовується як вузол MEC (Multi-access Edge Computing), брандмауер SD-WAN або шлюз VoIP у системах PBX.
Лабораторії для ентузіастів: кластер Raspberry Pi або «блейд», що складається з стійкових комп’ютерів x86/Arm SBC, вмістить усю «хмару» експериментатора в одній рейці.
Аудіо-відео: рендер-ферми, сервери транскодування та потокового передавання (наприклад, для підтримки прямих трансляцій концертів) часто будуються на платах mini-ITX у стійках 1U саме завдяки зручності їх транспортування в корпусах.
Переваги конфігурації сервера 1U
-
Невеликі розміри — легко встановлюються в настінні шафи 6–12U; поміщаються там, де класичні гіганти розміром понад 40U не мають шансів.
-
Нижчі витрати на інфраструктуру — коротша та менш глибока шафа означає дешевші розеткові блоки, простіше прокладання кабелів та менші рахунки за охолодження всього приміщення.
-
Гнучкість установки — сервер 1U можна розмістити в гаражі, ніші офісу, музичній студії або навіть в інтернет-магазині для хостингу POS-терміналів, не займаючи цінної площі приміщення.
-
Мобільність – ви можете взяти легкий сервер 1U на захід або виставку як демонстраційне обладнання, не турбуючись про надмірний багаж.
-
Модульне масштабування — замість однієї великої стійки 2U ви створюєте ферму з декількох серверів 1U і додаєте більше вузлів, коли попит на обчислювальну потужність дійсно зростає.
-
Управління середовищем — у щільно упакованих мікровузлах простіше реалізувати політику «заміни на місці», просто всунувши новий блок у вільну рейку.
Проблеми, пов’язані з корпусом сервера RACK 1U
Охолодження та вентиляція
Висота 1U залишає лише чотири сантиметри для радіаторів. Менші 40-міліметрові вентилятори змушені обертатися швидше, що збільшує рівень шуму і може дратувати в офісному середовищі. У корпусі стійки 1U будь-який кабель, що перешкоджає потоку повітря, може підвищити температуру компонентів на кілька градусів, а в центрі обробки даних — змусити використовувати дороге охолодження з підвищеною потужністю.
Конфігурація: потужний процесор, оперативна пам’ять, блок живлення
Сучасні процесори — від AMD EPYC до Intel Xeon Scalable — сьогодні демонструють вражаючу продуктивність, але також можуть споживати до 250 Вт. Такий процесор, а також швидка оперативна пам'ять і графічні прискорювачі, вимагають як простору, так і потужного охолодження. У корпус 1U важко вмістити розгалужену систему теплових трубок, а один блок живлення (особливо якщо замовник не обирає дублювання живлення) працює майже на межі своїх технічних характеристик. Тому під час проектування стійкового сервера 1U не варто відразу обирати найпотужнішу можливу конфігурацію — ризик термічного обмеження продуктивності просто занадто великий.
Розширення та встановлення дисків
Компактний формат також означає обмежені можливості розширення. Зазвичай корпус стійкового сервера 1U вміщує два-три 2,5-дюймові диски і, як правило, не має відсіків для «гарячої» заміни. У міру того, як компанія починає накопичувати все більше даних, збільшення обсягу сховища або перехід на швидший масив стає операцією, що вимагає встановлення ще одного шафи або заміни корпусу. Аналогічно, додавання мережевої карти 100 Гб/с або нового модуля NVMe може бути складним, оскільки єдиний слот PCIe вже зайнятий картою HBA.

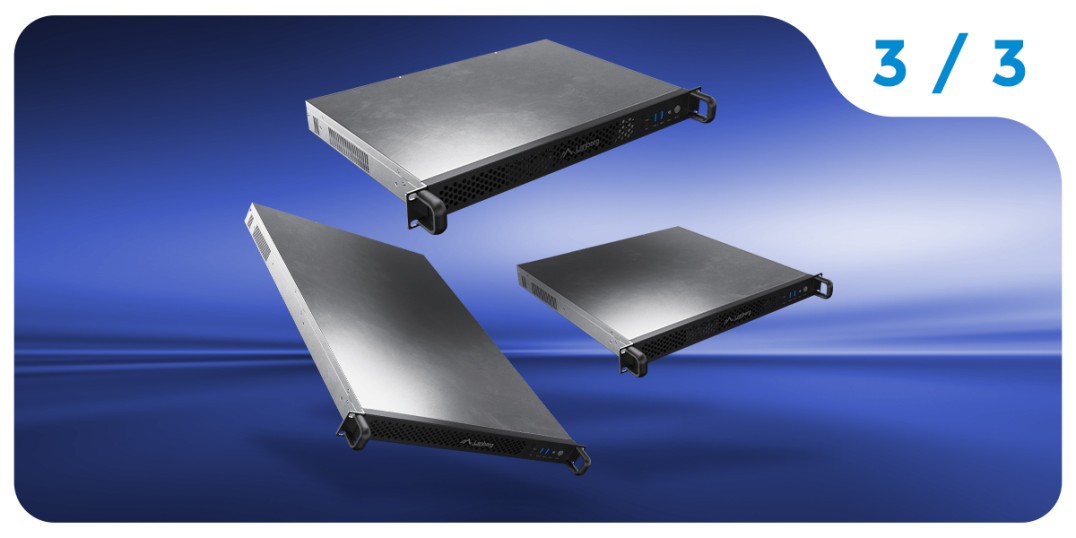

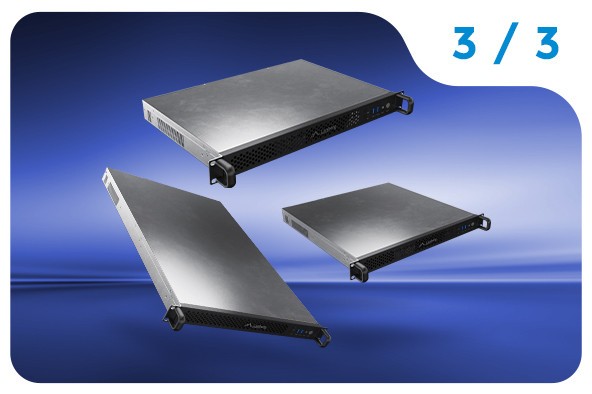

Нова лінійка серверних корпусів Lanberg 1U
Незважаючи на очевидні обмеження, описані вище, формат 1U залишається золотою серединою там, де важливі економія місця та помірні вимоги до продуктивності. Саме тому компанія Lanberg, слідуючи успіху своїх моделей 2U та 4U, тепер представляє нову серію корпусів для стійкових серверів формату 1U, призначених для трьох основних сценаріїв використання — від міні-NAS до високопродуктивних серверів додатків.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ LANBERG 1U
| Модель | Ключові особливості |
| Lanberg SC01-3001-10B — компактна модель (ITX) 300 | Мінімальна глибина для невеликих 19-дюймових стійкових шаф — 4 вентилятори PWM 40 мм + розгалужувач PWM — підтримка 2,5- та 3,5-дюймових накопичувачів без адаптерів — пиловий фільтр, оцинкована сталь |
| SC01-4201-10B – універсальна модель | Плати формату ATX / ITX / micro-ATX / SSI CEB — місце для трьох 2,5- або 3,5-дюймових накопичувачів — 4 вентилятори з PWM-керуванням + концентратор, ідеально підходить для SMB-NAS — конструкція з оцинкованої сталі |
| SC01-6501-12B – модель преміум-класу | Один із небагатьох корпусів формату 1U, що підтримує материнські плати E-ATX та SSI EEB — до 8 вентиляторів 40 мм з PWM + 2 концентратори — посилена сталь товщиною 1,2 мм, місце для 5 2,5-дюймових/3,5-дюймових накопичувачів — готовий для кластерів HPC та ефективного бек-енду баз даних |
Завдяки оптимізованим повітряним каналам та попередньо встановленим PWM-розгалужувачам нові моделі мінімізують різницю в практичній функціональності між 1U та 2U. Кожен варіант доступний у наших офіційних партнерів та дистриб’юторів разом із кріпильними аксесуарами.
Підсумок
Не існує єдиної «найкращої» висоти корпусу — це залежить від конкретної конфігурації, бюджету та умов установки. Корпуси для стійкових серверів 1U, 2U та 4U співіснують, оскільки задовольняють різні потреби користувачів: від периферійних станцій до великих центрів обробки даних. Компанія Lanberg пропонує повний спектр добре продуманих і доступних рішень, щоб інженери та монтажники могли вибрати обладнання, яке підходить саме для їхніх проєктів, і вивести управління ІТ-інфраструктурою на новий рівень.
