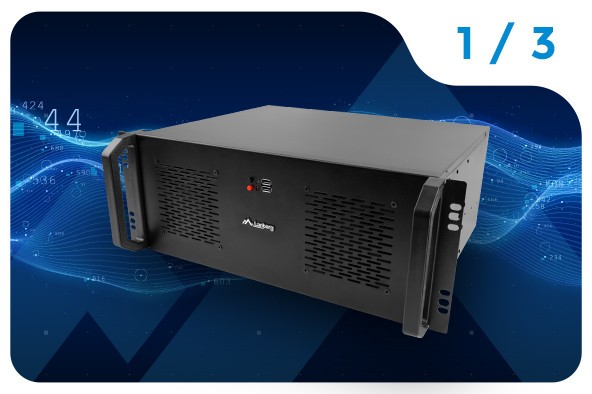

Корпуси для серверів — довідник Lanberg, частина 1

Мережевий сервер — які його характеристики та які вимоги висуваються до такої системи?

Сервери є основою сучасних ІТ-рішень, які використовуються для підтримки бізнес-додатків, надання мережевих послуг та зберігання конфіденційних даних. На відміну від персональних комп'ютерів, а також потужних робочих станцій та ігрових комп'ютерів, мережевий сервер повинен працювати безперервно, часто цілодобово, а ризик виходу з ладу має бути зведений до абсолютного мінімуму. Основні характеристики включають:

Стабільність: надійність у плані безперебійної роботи.
Безпека даних: захист від втрати та несанкціонованого доступу.
Можливість розширення та масштабування: гнучкість для задоволення мінливих потреб.
Контроль умов експлуатації: моніторинг температури, живлення та інших параметрів.

Все це вимагає правильної конфігурації апаратного забезпечення, особливо щодо процесорів, оперативної пам’яті, системи дискових накопичувачів і, що важливо, спеціального корпусу, який захищає та підтримує ці компоненти.

Високопродуктивний процесор або процесори з запасом обчислювальної потужності

У випадку серверів ми можемо зустріти як стандартні настільні процесори (наприклад, Intel Core, AMD Ryzen), так і лінійки, розроблені спеціально для серверних рішень, такі як серверні процесори Intel Xeon або AMD EPYC. Останні, серед іншого, пропонують:

Підтримку великої кількості ядер і потоків.
Значні обсяги кеш-пам’яті.
Додаткові інструкції для підтримки віртуалізації та шифрування.
Функції RAS (надійність, доступність, зручність обслуговування), важливі в центрах обробки даних.

Професійні серверні материнські плати здатні підтримувати мультипроцесорні конфігурації, що дозволяє створювати платформи з величезною обчислювальною потужністю. Вибір процесора повинен залежати від характеру завдань — сервери баз даних, поштові сервери або системи віртуалізації мають різні вимоги.

Сумісність із широким вибором підтримуваних материнських плат

Домінуючими форматами материнських плат у серверах є ATX, E-ATX, Micro-ATX, ITX або SSI CEB. Ці стандарти визначають, серед іншого, розміри, кількість слотів розширення PCIe або банків пам'яті. Найважливішими аспектами є:

Можливість встановлення декількох карт розширення — таких як RAID-контролери, мережеві карти 10GbE або графічні карти (у контексті HPC або AI).
Підтримка багатопроцесорності — характерна для серверних материнських платформату SSI CEB.
Кількість слотів DIMM — вирішальний фактор для великих обсягів оперативної пам'яті.
Ефективне охолодження — радіатори на секціях живлення та мостах для стабільної роботи.

Розмір і стандарт материнської плати безпосередньо впливають на вибір корпусу: потрібно не тільки розмістити материнську плату, але й забезпечити достатню кількість відсіків для накопичувачів та простір для ефективної системи охолодження.

Безпечне місце для зберігання великих обсягів даних — диски в конфігурації RAID

Важливим аспектом є зберігання та безпека даних. Саме тут на допомогу приходять різні конфігурації RAID (Redundant Array of Independent Disks). Ось короткий огляд найпопулярніших рішень:

RAID 0: об’єднує диски для підвищення продуктивності та ємності, але не забезпечує надмірності.
RAID 1: дзеркалює дані на двох (або більше) дисках для високого рівня безпеки за рахунок продуктивності та доступної ємності.
RAID 5: Використовує розділення даних за паритетом, забезпечуючи хороший баланс між продуктивністю та безпекою.
RAID 6: подвійна парність забезпечує ще вищий рівень безпеки, дозволяючи одночасно вийти з ладу аж двом дискам.
RAID 10: поєднує переваги RAID 0 (продуктивність) та RAID 1 (надмірність). Однак це більш вимоглива конфігурація щодо кількості дисків.

Щоб повною мірою скористатися перевагами RAID, корпус сервера повинен мати достатню кількість відсіків для дисків (як HDD, так і SSD). Часто використовуються відсіки для дисків з можливістю «гарячої заміни», що дозволяє замінювати диски під час роботи системи. У великих центрах обробки даних для оптимальної роботи всієї системи зазвичай використовуються сучасні SSD-накопичувачі (з пластинками та PCI-E), які споживають менше енергії та забезпечують найкращу продуктивність читання та запису.

Стабільне електроживлення та спеціалізовані рішення ДБЖ

Блок живлення повинен мати запас потужності, високий ККД (бажано сертифікацію 80 PLUS) та бути пристосованим для серверного обладнання:

Модульна система кабелів: спрощує управління кабелями та покращує циркуляцію повітря.
Захисні пристрої від перенапруги: захищають дорогі компоненти.
Пилові фільтри: зменшують потрапляння бруду.

ДБЖ (джерело безперебійного живлення) відіграє ключову роль у сфері аварійного електропостачання. У професійних середовищах їх часто використовують у поєднанні з акумуляторними батареями для збільшення часу автономної роботи.

Що таке серверний шафа і чому він є необхідним у центрах обробки даних та ІТ-інфраструктурі?

Серверний шафа — це не просто «коробка» для компонентів, а невід’ємна частина ІТ-інфраструктури, яка:

Захищає компоненти від механічних пошкоджень та пилу.
Забезпечує належний повітрообмін та можливість встановлення додаткових вентиляторів.
Забезпечує зручне розширення: вільні відсікидля дисків, місце для додаткових плат розширення, легкий доступ до компонентів є надзвичайно важливими.

Центри обробки даних та серверні приміщення покладаються на стандартизацію у вигляді корпусів типу RACK (шириною 19 дюймів), що дозволяє швидко встановлювати їх у серверні стійки. Там також монтується інше мережеве обладнання (комутатори, маршрутизатори, патч-панелі, PDU).

Як корпус комп’ютера впливає на продуктивність серверних компонентів: оперативної пам’яті, процесора та дисків?

Корпус повинен забезпечувати:

Місце для належного охолодження радіаторів процесорів, модулів оперативної пам'яті та блоків живлення.
Достатню кількість слотів і відсіків для карт розширення, HDD та SSD.
Оптимальну циркуляцію повітря — це має вирішальне значення для запобігання перегріванню компонентів, особливо в серверах із великим навантаженням.

Недостатньо вентильований корпус призводить не тільки до підвищеного ризику виходу з ладу, але й до явища термічного дроселювання, що різко знижує продуктивність.

Необхідність у вдосконаленому охолодженні для належної роботи компонентів сервера

Термічне обмеженняпродуктивності (перегрів мікросхем ЦП/ГП, що призводить до зниження тактової частоти) є особливо небажаним явищем у серверних середовищах. Щоб запобігти цьому:

Система вентиляції в корпусі має бути ефективною та добре продуманою.
Вбудовані вентилятори повинні створювати тунель повітряного потоку через корпус.
Можливість встановлення додаткових вентиляторів підвищує гнучкість при розширенні серверної інфраструктури.
Регулярне обслуговування та технічне обслуговування ( наприклад, чищення фільтрів, заміна зношених вентиляторів) подовжують термін експлуатації.

Серверні шафи Lanberg відповідають цим вимогам завдяки встановленим на заводі вентиляторам, які ефективно охолоджують ключові компоненти. Залежно від моделі, вони також дозволяють встановлювати додаткові вентилятори — як марки Lanberg, так і інших виробників.

Серверні шафи типу RACK та TOWER — які вибрати для яких завдань?

Серверний корпус типу TOWER — найкращий вибір для малих та середніх підприємств

Корпуситипу TOWER нагадують класичні корпуси для ПК. Для невеликих серверних установок, наприклад, у невеликому офісі, вдома або в майстерні, вони мають кілька переваг:

Простота встановлення: не потребують шафи типу RACK, що знижує витрати.
Мобільність: їх можна переміщати за потреби.
Достатньо місця для охолодження: автономна конструкція сприяє відведенню тепла.

Моделі RACK — ідеальний вибір для великих компаній, промисловості та центрів обробки даних

КорпусиRACK (наприклад, 19") призначені для монтажу в серверні стійки, що дозволяє:

Централізацію: зосередити всю інфраструктуру (сервери, комутатори, патч-панелі, ДБЖ) в одному місці.
Просте обслуговування: апаратне забезпечення стандартизоване, до нього легко отримати доступ як з передньої, так і з задньої частини стійки.
Економія простору: у середовищах, де важливий вертикальний простір (U), RACK дозволяє ефективно використовувати простір.

Як вибрати висоту корпусу: переваги моделей 1U, 2U, 3U, 4U

Висота корпусу RACK вимірюється в одиницях U (1U = 1,75 дюйма ≈ 4,45 см). Невеликі сервери для менш вимогливих завдань зазвичай розміщуються в корпусах 1U або 2U. Натомість моделі 3U та 4U забезпечують простір для більш складних конфігурацій:

Підтримка більш високих радіаторів та охолодження процесора.
Можливість встановлення повнорозмірних відеокарт, що корисно для штучного інтелекту, машинного навчання та високопродуктивних обчислень (HPC).
Більше відсіків длядисків, що дозволяє розширити обсяг сховища.

Компанія Lanberg зосереджується переважно на корпусах 3U та 4U, призначених для вимогливих застосувань, де продуктивність та надійність є пріоритетом.

Просте управління та зручність розширення — на що слід звернути увагу?

У контексті управління сервером важливими є такі аспекти:

Передня панель вводу-виводу з USB-портами, світловими індикаторами та кнопками.
Доступ до внутрішнього простору ( наприклад, бічні панелі в шафах Lanberg RACK або додатковий доступ ззаду).
Міцна конструкція — товщина листового металу, обробка країв, система прокладки кабелів.
Швидке розширення — вільні слоти розширення, додатковий простір для жорстких дисків тощо.

Lanberg пропонує як підвісні шафи RACK, що забезпечують зручний доступ ззаду (двосекційні шафи), так і підлогові шафи, призначені для сучасних серверних приміщень. Завдяки можливості зняття бічних панелей монтаж та обслуговування серверної шафи значно спрощуються.

Підсумок частини 1 посібника

Вибір серверного корпусу — TOWER чи RACK — є одним із ключових елементів проектування стабільної та ефективної ІТ-інфраструктури. Правильна конструкція захищає компоненти сервера, забезпечує необхідне охолодження та полегшує майбутнє розширення — тому під час купівлі варто враховувати всі характеристики з огляду на передбачувані функції сервера.

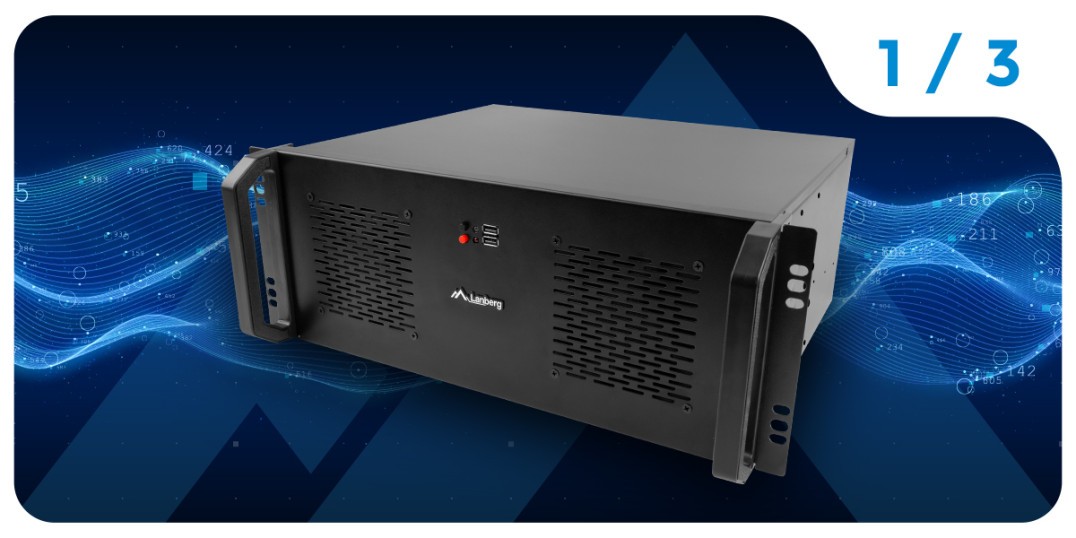

Корпуси для серверів типу RACK та вежові серверні корпуси — частина 1
