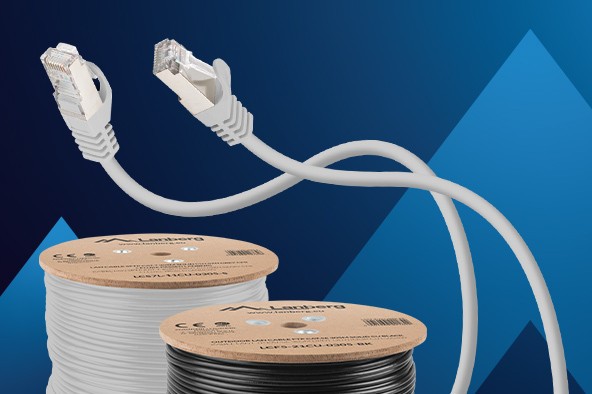

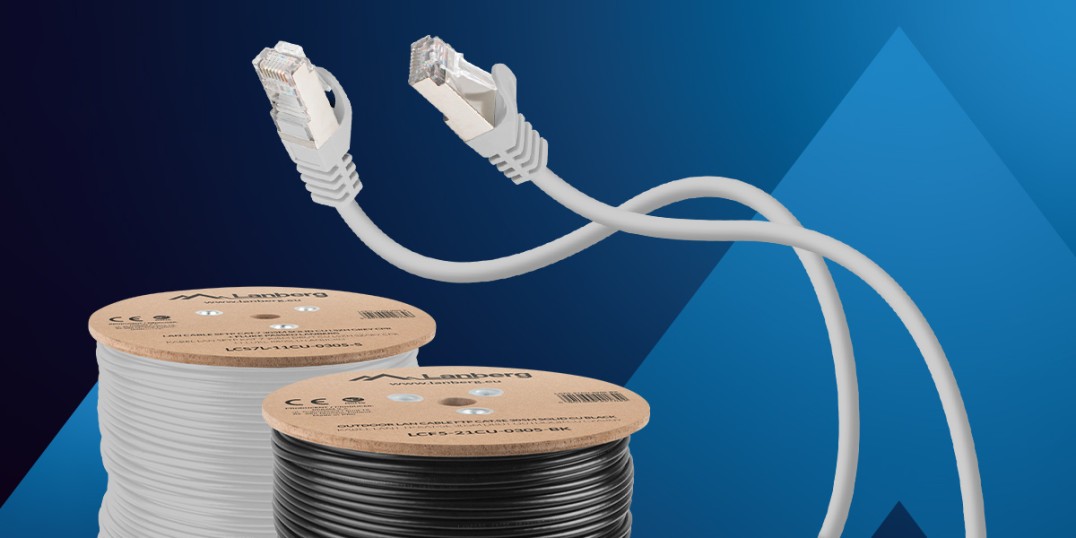

Кабелі LAN, патч-корди та сувора реальність
Сучасні мережі мають обробляти дедалі більші обсяги даних. 1 Гбіт/с тепер є абсолютним мінімумом, а 10 Гбіт/с вже не обмежуються лише серверними приміщеннями. До того ж з’явилися точки доступу Wi-Fi 6/6E, VoIP-телефонія, 4K-камери, системи контролю доступу. Кожен із цих пристроїв генерує трафік — і часто також отримує живлення через PoE.
Ринок кабелів та патч-кордів є величезним. Авторитетні виробники існують поряд з невідомими брендами, і всі вони виглядають схоже — на оболонці вказано категорію, тип екранування, іноді — логотип. Проблема полягає в тому, що надрукована інформація є лише декларацією. Деякі кабелі дійсно відповідають вимогам ISO/IEC або TIA, деякі ледь досягають нижніх меж параметрів, а деякі взагалі їх не досягають.
Для монтажника це ключова проблема. Ви проектуєте мережу на 10 Гб/с, встановлюєте кабелі Cat.6A, і все виглядає професійно. Потім виявляється, що виникають помилки передачі, падіння швидкості, проблеми з PoE високої потужності. На папері все відповідає вимогам, але на практиці у замовника виникають скарги. Дуже часто винуватцем є просто кабель, який не забезпечує тих характеристик, що обіцяє маркування на оболонці.
Чому маркування на оболонці кабелю Cat.6/6A недостатньо
Характеристики кабелю визначаються конкретними електричними параметрами, що вимірюються в заданих діапазонах частот. Найважливішими з них є загасання сигналу (Attenuation), перехресні перешкоди на ближньому та далекому кінцях (NEXT, FEXT), зворотні втрати (Return Loss), затримка поширення, а також — у випадку PoE — опір контуру постійного струму та баланс пар. Лише повне вимірювання цих значень показує, чи справді кабель здатний забезпечити передачу даних зі швидкістю 10 Гбіт/с з достатнім запасом надійності.
Дешеві кабелі часто не відповідають вимогам щодо запасу міцності на вищих частотах. Теоретично вони належать до категорії Cat.6, але на практиці ледь досягають нижніх меж стандарту — або взагалі їх не дотримуються. Відсутність запасу міцності означає, що мережа може сьогодні працювати нормально, але будь-яка зміна умов може спричинити проблеми.
Ось чому при професійному монтажі недостатньо покладатися лише на маркування. Кожен кабельний канал слід перевіряти за допомогою сертифікаційного тестера, який підтверджує реальні параметри.
Fluke Corporation — галузевий стандарт у тестуванні кабельних мереж
Fluke Corporation — світовий лідер у галузі професійних вимірювальних та діагностичних приладів. У сфері структурованих кабельних мереж тестери Fluke вже багато років є еталоном. У мережевій галузі їх вважають «золотим стандартом» — якщо кабель «пройшов перевірку Fluke», це є справжнім технічним аргументом, підкріпленим результатами вимірювань. Тестери Fluke використовуються для сертифікації кабельних систем відповідно до міжнародних стандартів, таких як ISO/IEC 11801 або TIA-568.
Fluke DSX-602 на практиці
DSX-602 — це аналізатор для сертифікації мідних кабельних мереж. Він підтримує кручені пари від Cat.3 до Cat.6A, працює на частотах до 500 МГц і дозволяє проводити сертифікацію Cat.6A для 10-гігабітного Ethernet приблизно за 10 секунд на кожне з’єднання. Тестування відбувається швидко, інтерфейс зрозумілий, а розширена діагностика HDTDX/HDTDR дозволяє точно визначити місце пошкодження або джерело проблеми.
Як ми тестуємо кабелі та патч-корди Lanberg?
У компанії Lanberg кожна серія кабелів та патч-кордів, призначених для професійного монтажу, проходить ретельне тестування за допомогою приладу Fluke DSX-602. Це не маркетингова процедура — це перевірка того, що продукт дійсно відповідає заявленим параметрам.
Процес виглядає так. Спочатку ми налаштовуємо тестер — вибираємо відповідний стандарт (ISO/IEC 11801 або TIA-568) та категорію кабелю. Залежно від типу тесту ми використовуємо спеціальні адаптери каналів або адаптери постійного з’єднання. У випадку патч-кордів ми тестуємо готовий кабель, закінчений роз’ємами RJ45 з обох кінців — тестер перевіряє повний набір електричних параметрів точно так само, як і для повного каналу.
Ми запускаємо тест і вже за кілька секунд отримуємо результат «PASS» або «FAIL». На екрані ми бачимо основні параметри: загасання, перехресні перешкоди NEXT та FEXT, зворотні втрати, довжину лінії зв’язку та параметри, пов’язані з PoE. Результат «PASS» означає, що кабель відповідає вимогам стандарту для даної категорії. Важливе значення має й запас міцності — чим він вищий, тим більше можливостей у вас є на майбутнє.
Якщо кабель не проходить тест, система діагностики DSX-602 визначає місце розташування проблеми. На графіку ми можемо точно побачити, де саме спостерігається аномалія сигналу, згасання або неправильно підключений роз’єм. Це дозволяє нам швидко скоригувати виробничий процес і гарантувати, що кожна партія відповідає вимогам.
Ми експортуємо результати до LinkWare та формуємо звіти з детальними вимірами, графіками та запасами. Ця документація доступна нашим торговим партнерам та монтажникам — це доказ того, що параметри кабелів Lanberg не вигадані з повітря.
Чому кабелі Lanberg, перевірені за допомогою приладів Fluke, є справжньою перевагою?
Якщо ви встановлюєте кабелі Lanberg, сертифіковані за допомогою тестування Fluke, ви маєте технічну впевненість щодо їхніх параметрів. Ви знаєте, що кабель витримає швидкість 10 Гб/с, оскільки він був виміряний і пройшов сертифікацію. Це означає менше збоїв і менше скарг — менше проблем зі швидкістю, обривами з’єднання або нестабільним PoE. Ви економите час, оскільки вам не доведеться повертатися на об’єкт для усунення несправностей після запуску системи.
Для монтажника це також означає більшу довіру з боку кінцевого замовника. Ви можете показати протокол випробувань, замість того щоб просити їх повірити вам на слово. Замовник бачить, що його мережа була виміряна, перевірена та відповідає параметрам — це зміцнює довіру та полегшує прийняття системи.
Компанія Lanberg тестує свої кабелі та патч-корди категорій Cat.6 та Cat.6A за допомогою приладу DSX-602 відповідно до стандартів ISO/IEC та TIA. Кожна серія, призначена для вимогливих об’єктів — офісів, центрів обробки даних, промислових об’єктів — має задокументовані результати вимірювань. Це гарантія того, що система працюватиме відповідно до проекту, без несподіванок.
Підсумок
Не всі кабелі на ринку однакові. Напис «Cat.6» або «Cat.6A» на оболонці — це лише заява виробника; справжнім підтвердженням якості є випробування, проведене за допомогою сертифікаційного тестера. Компанія Lanberg використовує прилад Fluke DSX-602, щоб гарантувати, що кабелі дійсно відповідають вимогам до заявленої категорії та пропускної здатності.
Якщо ви хочете бути впевненими, що ваша система працюватиме так, як передбачено проектом, обирайте кабелі та патч-корди Lanberg із задокументованими результатами тестування Fluke. Менше проблем, менше скарг, більше задоволених клієнтів. Зверніться до нас, якщо вам потрібна консультація щодо вибору кабельної системи або ви хочете ознайомитися зі зразками протоколів тестування.
