Що таке структурована мережа та чому вона важлива?
Визначення та принципи роботи структурованої мережі
Структурована мережа Ethernet — це комплексна система телекомунікаційної передачі даних, призначена для широкого спектру застосувань, таких як передача даних, голосу та відео. Структурована мережа складається з пасивних компонентів, таких як мідні кабелі, оптоволокно, розетки, патч-панелі та інші компоненти, що з'єднують розподільні точки та кінцевих користувачів у рамках єдиної, цілісної інфраструктури. Структурована кабельна система — це універсальна телекомунікаційна система, що забезпечує гнучкість та можливість легкого розширення мережі в майбутньому.
Важливість правильного структурованого кабельного підключення в локальних мережах
Правильна структурована кабельна система має вирішальне значення для продуктивності та надійності локальних мереж. Якість передачі даних, мінімізація перешкод та забезпечення стабільної роботи всієї мережевої інфраструктури залежать від належного управління вертикальною та горизонтальною кабельною системою. Правильне проектування та монтаж структурованої мережі забезпечують ефективну передачу даних зі швидкістю, що відповідає потребам користувачів.
Відмінності між категоріями (cat) кабелів у локальних мережах, рівні пропускної здатності
Категорії структурованої кабельної системи визначають максимальну пропускну здатність та робочу частоту конкретного типу кабелю. Найпоширенішими категоріями є:
- Категорія 5e: кабелі цієї категорії підтримують частоти до 100 МГц і пропускну здатність до 1 Гбіт/с.
- Категорія 6: Ці кабелі працюють на частотах до 250 МГц і забезпечують пропускну здатність до 10 Гбіт/с на відстані до 55 метрів.
- Категорія 6a: Ця категорія підтримує частоти до 500 МГц та пропускну здатність 10 Гбіт/с на відстані до 100 метрів.
- Категорія 7: Кабелі цієї категорії підтримують частоти до 600 МГц і пропускну здатність до 10 Гбіт/с. Вони мають краще екранування, ніж кабелі категорії 6a, що мінімізує електромагнітні перешкоди. Їх переважно використовують у промислових умовах та в центрах обробки даних, де знаходиться велика кількість пристроїв, що генерують перешкоди.
- Категорія 7a: Ці кабелі підтримують частоти до 1000 МГц і пропускну здатність до 10 Гбіт/с. Вони призначені для застосувань, де потрібна дуже висока пропускна здатність і мінімальні перешкоди, наприклад, у професійних аудіо- та відеосистемах.
- Категорія 8.1: Кабелі цієї категорії підтримують частоти до 2000 МГц і забезпечують пропускну здатність до 25 Гбіт/с на відстані до 30 метрів. Вони в основному використовуються в центрах обробки даних, де потрібна дуже висока пропускна здатність і низька затримка.
- Категорія 8.2: Найновіший стандарт; кабелі цієї категорії підтримують частоти до 2000 МГц і забезпечують пропускну здатність до 40 Гбіт/с на відстані до 30 метрів. Категорія 8.2 призначена для використання в найвимогливіших мережевих середовищах, таких як центри обробки даних, де ключове значення мають максимальна продуктивність та мінімальна затримка.
Кабелі також відрізняються типом екранування. Категорія 8.2 пропонує вдосконалені методи екранування, які ще більше зменшують електромагнітні перешкоди, забезпечуючи надійну передачу даних навіть у найскладніших умовах.

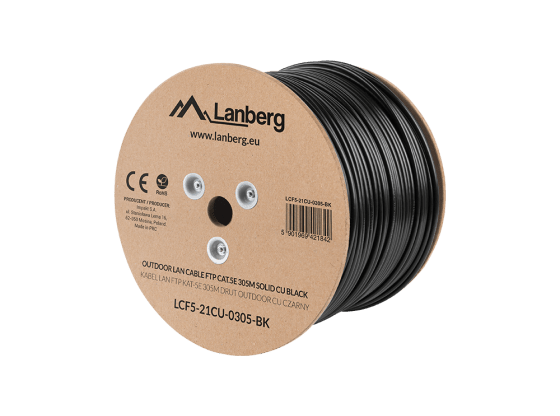

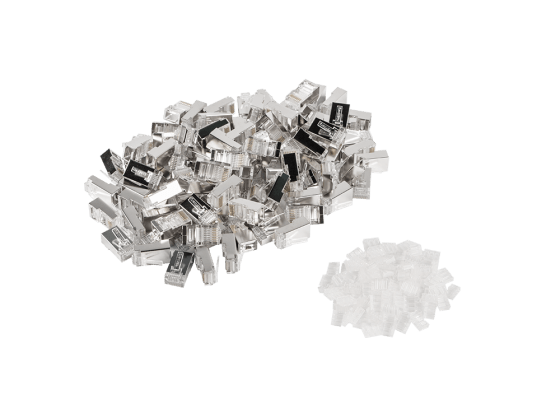

Які існують типи кабелів RJ45 і як їх використовувати?
Технічні характеристики кабелів RJ45, їх використання та порівняння
Кабелі RJ45 є стандартним носієм для передачі даних у локальних мережах (LAN). Вони бувають різних категорій, таких як 5e, 6 та 6a, що впливає на їхню пропускну здатність та робочу частоту. Кабелі RJ45 можуть бути екранованими (FTP) або неекранованими (UTP), що впливає на стійкість до електромагнітних перешкод.
Який кабель RJ45 вибрати для структурованої кабельної системи: категорія 5/6/7/8?
Вибір відповідного кабелю RJ45 залежить від технічних характеристик мережі та потреб користувачів. Для більшості офісних застосувань достатньо кабелю категорії 5e, але для більш вимогливих завдань, таких як передача відео високої чіткості, варто інвестувати в кабелі категорії 6 або 6a.
Як ефективно виконати монтаж структурованої кабельної мережі?
Найважливіші етапи монтажу мережевої кабельної системи
- Планування: визначте вимоги до мережі та підготуйте план монтажу.
- Вибір матеріалів: підбір відповідних кабелів, розеток, патч-кордів та інших компонентів.
- Монтаж: прокладка кабелів відповідно до стандартів EN 50173, встановлення розеток та клеймових блоків.
- Тестування: перевірка правильності монтажу та якості з'єднань.

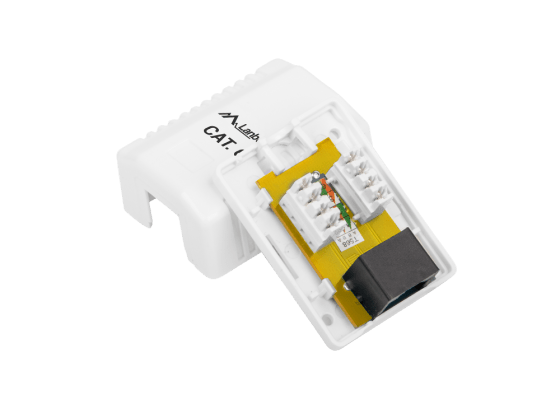

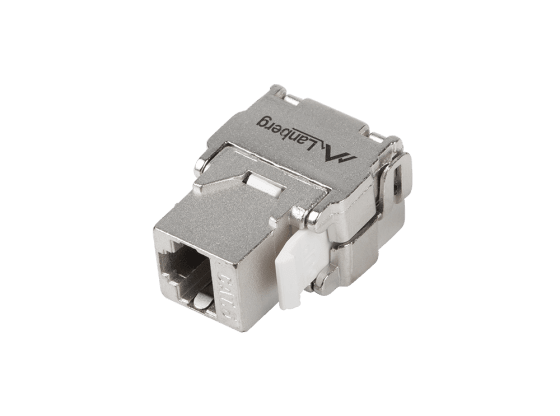

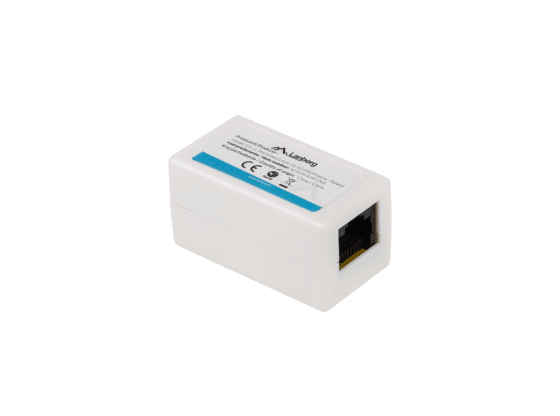

Вибір відповідних розеток та модулів для локальної мережі.
Розетки та модулі є ключовими компонентами локальних мереж, оскільки вони використовуються для підключення кінцевих пристроїв. Вибір відповідних компонентів залежить від категорії кабельної системи та технічних характеристик мережі. Важливо, щоб вони були сумісні з використовуваними кабелями та забезпечували надійні з'єднання.
Що означають терміни UTP та FTP у контексті мережевого кабельного зв’язку?
Відмінності між кабелями UTP та FTP у локальних мережах
Кабелі UTP (Unshielded Twisted Pair) та FTP (Foiled Twisted Pair) відрізняються способом екранування. Кабелі UTP не мають екрану, що робить їх дешевшими та простішими в монтажі, але менш стійкими до електромагнітних перешкод. Кабелі FTP мають екранування, завдяки чому вони більш стійкі до перешкод, але також дорожчі та складніші в монтажі.
Переваги та недоліки використання екранованих та неекранованих кабелів
Екрановані (FTP) кабелі забезпечують кращий захист від перешкод, що важливо в умовах з високим рівнем електромагнітних перешкод. Однак вони дорожчі та складніші в монтажі, ніж неекрановані (UTP) кабелі. Кабелі UTP простіші в монтажі та гнучкіші, але можуть бути менш ефективними в умовах з високим рівнем перешкод.

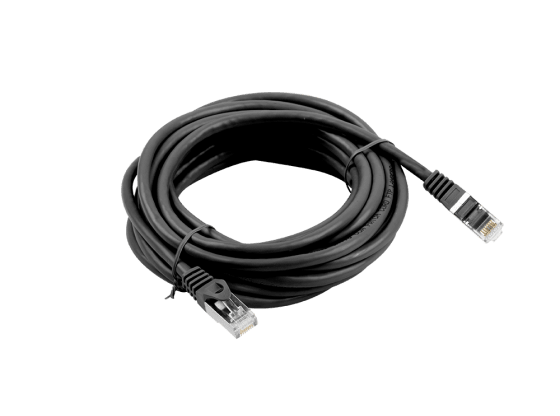

Як забезпечити ефективну роботу локальної мережі: які кабелі та патч-корди вибрати?
Технології та стандарти кабельних мереж, що підтримують високошвидкісну передачу даних
Сучасні технології кабельних систем, такі як кабелі категорії 6a, підтримують швидкісну передачу даних зі швидкістю до 10 Гбіт/с. Стандарти, такі як EN 50173, гарантують, що монтаж здійснюється відповідно до найкращих практик, що мінімізує ризик перешкод та покращує продуктивність мережі.
Важливість належного управління структурованою кабельною системою
Належне управління структурованою кабельною системою є ключовим фактором для забезпечення довгострокової продуктивності та надійності локальної мережі. Це включає регулярні огляди, тестування та технічне обслуговування, щоб гарантувати, що всі з’єднання перебувають у належному стані, а система оптимізована для передачі даних із максимальною швидкістю та мінімальними перебоями.
